Verbindung von RAM Mount Systemen und Brodit Halterungen

Manchmal wünscht man sich eine individuelle Halterungslösung für sein Gerät, die in dieser Form von keinem Hersteller abgedeckt wird. Ein Standard wie das AMPS-Lochmuster ermöglicht eine Kombination von Komponenten verschiedener Hersteller, die vielleicht zur gewünschten Lösung führen kann.

Ein Beispiel: Brodit bietet viele Halterugen für Tablets an - will man diese aber nicht im Kfz auf einem ProClip anbringen, dann bieten vielleicht die flexiblen RAM Mounts eine Möglichkeit...

Da beide Hersteller den Industrie-Standard AMPS unterstützen, der ein Lochmuster von 38mm x 30mm als Befestigungsraster definiert, ist es einfach, Komponenten von RAM und Brodit zu verbinden. Alles was man dazu braucht sind ein paar Schrauben und Muttern in der richtigen Größe.

 Hier eine Tablet-Halterung von Brodit:

1-Brodit-Tablethalterung-Vorderansicht



Von hinten sieht man gut den dreh- und neigbaren Gelenksockel, dessen untere Hälfte wir abnehmen werden. Das machen wir nur, um besseren Zugang zu den vier rückseitigen Befestigungslöchern zu erhalten.

2-Brodit-Tablethalterung-Rueckansicht



Dazu die von vorne zugängliche, mittige Schraube mit einem normalen Kreuzschraubendreher lösen.

3-Oeffnen-des-Gelenksockels



So sieht die Befestigungsplatte des Gelenksockels aus, die wir heute ausnahmsweise nicht an einem Brodit ProClip befestigen werden.

4-Befestigungsplatte-des-Gelenksockels



Wir möchten diese nämlich an einer RAM AMPS-Basis (hier dem RAM-B-347U) befestigen, um auf das Kugelgelenksystem von RAM zu adaptieren. Wir benutzen dazu Schrauben der Größe M4 x 14mm mit passenden Muttern.

5-Benoetigte-Teile-und-Werkzeug



Hier ist noch einmal schön die übereinstimmende Größe der Lochabstände bei RAM und Brodit zu sehen.

6-AMPS-Lochmuster-bei-RAM-und-Brodit



Und so sieht das ganze aus, wenn die beiden Teile verschraubt sind. Ansicht von vorne und hinten.

7-Vorder-und-Rueckseite-nach-Montage



Das ganze wieder an die Tablethalterung montieren und schon sind wir fertig.

8-Tabelthalterung-mit-RAM-Gelenkkugel

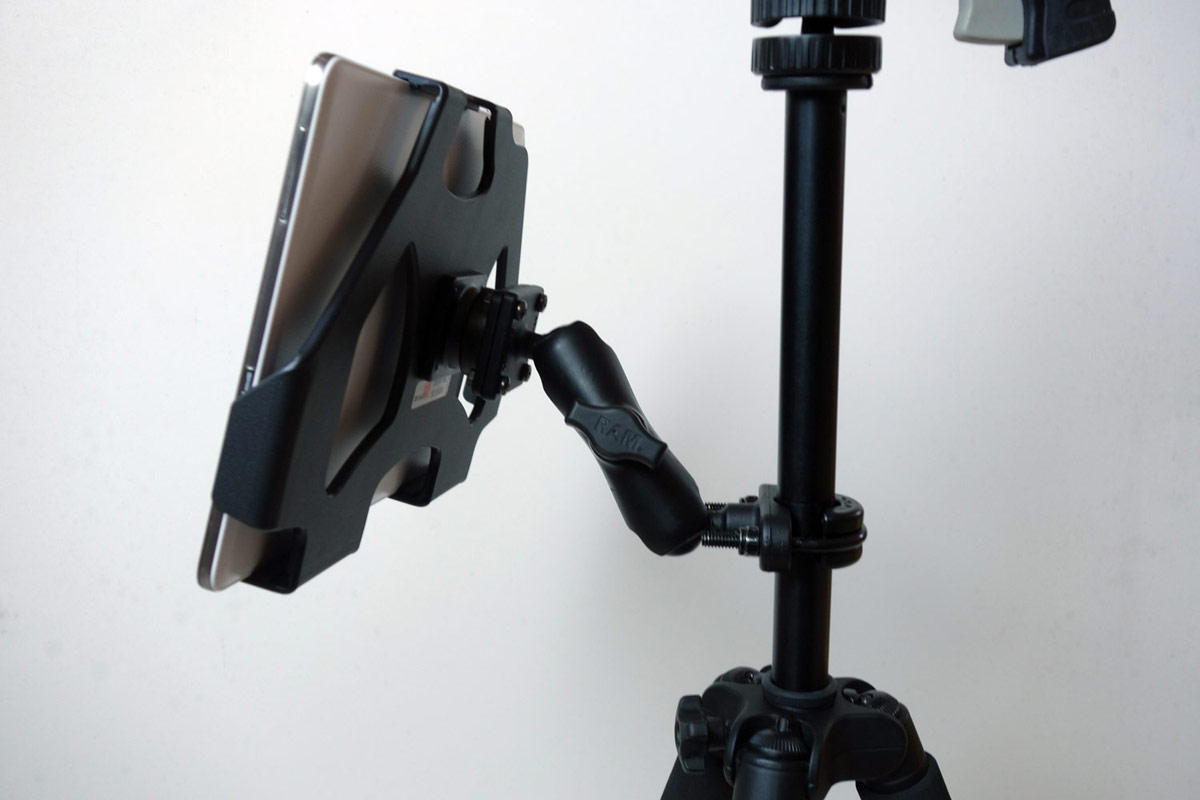

Hier ein Anwendungsbeispiel: eine Befestigungslösung, die zusätzlich einen RAM Gelenkarm sowie eine Rohrbefestigung verwendet. Das funktioniert natürlich nicht nur mit Tablethalterungen, sondern genauso auch mit Brodit Haltern für Smartphones oder Navis.

9-Anwendungsbeispiel
