RAM Halterung mit Montageplatte 50x158mm - Größe C - mittel - RAM-111U

Set zur Schraubbefestigung auf ebenen Flächen mit runder Basisplatte, mittlerem Verbindungsarm (ca. 144mm Länge) und rechteckiger Montageplatte (ca. 50x158mm) mit verschiedenen Lochmustern zur Gerätebefestigung (siehe verfügbare Downloads).

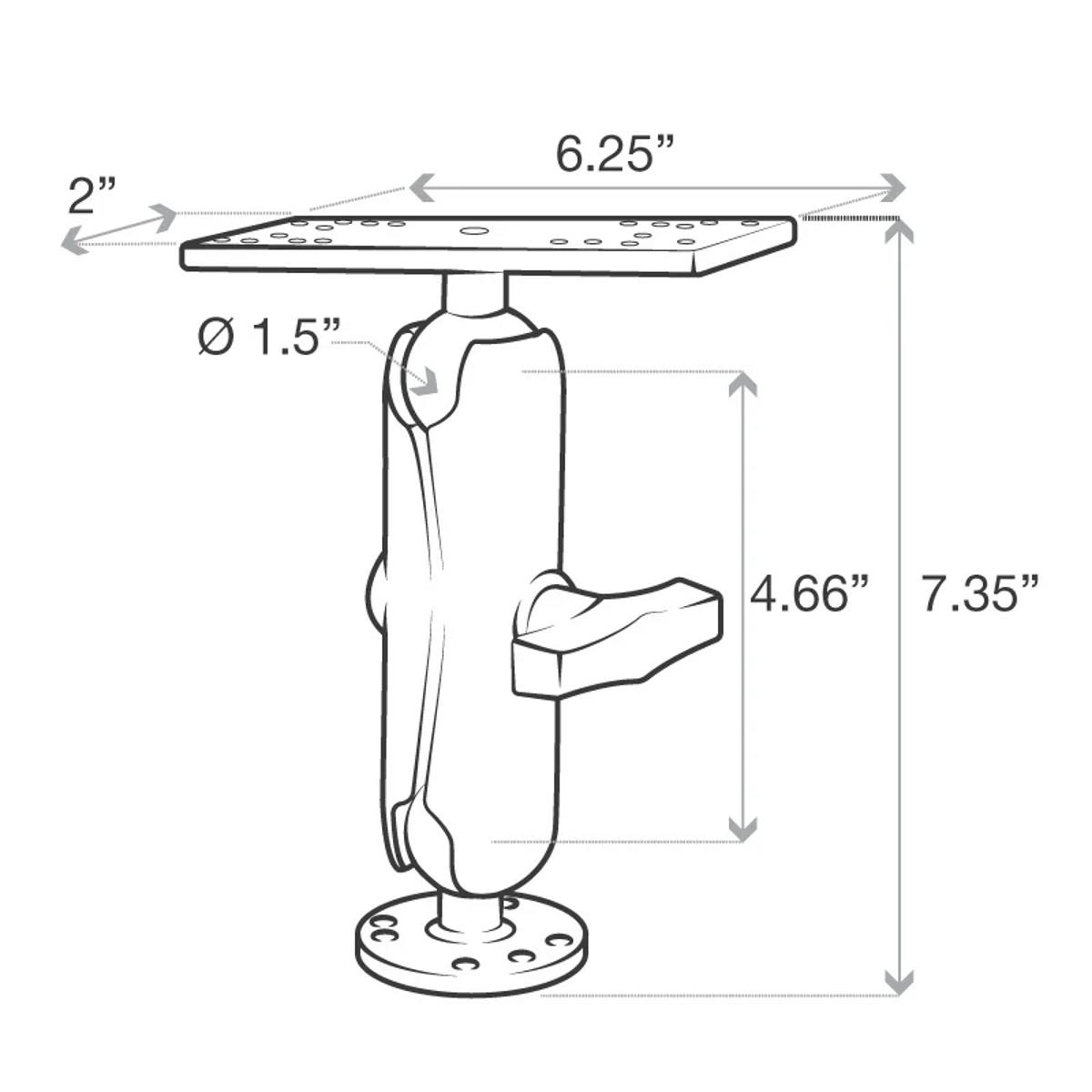

Größenangaben im zweiten Bild sind in Zoll (1 Zoll entspricht 25,4mm).

Das dritte Bild zeigt ein Montagebeispiel mit einem kardanisch aufgehängten Gerät.

Komponenten:

• RAM-201U - mittlerer Verbindungsarm
• RAM-202U - runde Befestigungsplatte mit AMPS Lochmuster
• RAM-111BU - Montageplatte zur Gerätebefestigung

Eigenschaften:

• Systemgröße: C-Kugel - Durchmesser ca. 38mm (1.5 Zoll)
• Tragfähigkeit bis ca. 4lbs. (ca. 1,8kg)
• Lochdurchmesser am RAM-202U ca. 5,5 mm
• Material: pulverbeschichtetes Aluminium
• Gelenkkugeln sind zur Vibrationsdämpfung gummiert
• AMPS kompatibel
• RAM Mount Artikelnummer: RAM-111U

Das AMPS Lochraster (AMPS hole pattern) ist ein Industriestandard zur Gerätebefestigung mit vier rechteckig angeordneten Schraublöchern im Abstand von 30 x 38 mm (Diagonale ca. 48mm Lochabstand).
